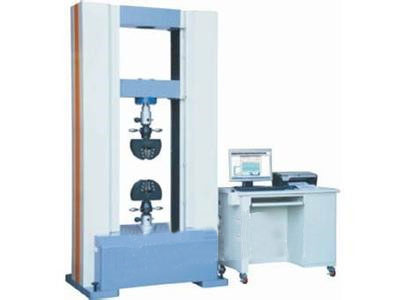

該系列產品采用全計算機控制，廣泛應用于橡膠、塑膠、電線電纜、紡織物、防水材料、 無紡布等非金屬材料及金屬絲、金屬箔、金屬板材、金屬棒等材料的力學性能測試、分析與研究； 配合不同夾具可測試各類型材料，如鞋底、輪胎、橡膠管、膠帶、塑料布、塑膠板、金屬、包裝用薄膜、壓克力、ERP、ABS、EVA、PV等，成品、半成品或標準試樣之拉伸、壓縮、撕裂、彎曲、剝離、剪切力等； 試驗機標準：GB/T 16491-2008 電子式萬能試驗機 GB/T 2611-2007 試驗機通用技術要求 |
| 型號 | GC-LL-10000N |
| 技術指標 |
1. 最大試驗力：1000kg (10000N) 2. 試驗機精度等級： 0.5 級 3. 拉伸空間：標準機型 850 mm 加高機型 1000 mm 選配 可定制其他規格 (無預裝夾具時夾具接頭間最大距離，具體請參閱尾頁結構尺寸圖中 H1) 4. 有效試驗寬度：標準機型 500 mm 可定制其他規格 5. 采樣速率：100Hz； 6. 試驗力測量范圍：0.2％-100％FS （1 級） / 0.4％-100％FS （0.5 級） 7. 試驗力示值分辨率： 1/500000 8. 位移示值分辨率：0.00004mm 9. 位移示值誤差：示值的±0.25%以內 10. 位移速率控制范圍：0.001-500mm/min 11. 位移速率控制精度：設定值<0.01mm/min時,設定值的±1.0%以內 設定值≧0.01mm/min時,設定值的±0.2%以內 12. 力值速率控制范圍：0.01-10%FS/S 13. 力值速率控制精度：設定值的±1.0%以內 14. 變形速率調節范圍：0.02% ~ 5%FS/S 15. 變形速率控制精度：±1%設定值以內 |
|
16. 恒力、恒變形、恒位移控制范圍：0.5%~100%FS 17. 恒力、恒變形、恒位移控制精度：設定值<10%FS時,設定值的±1.0%以內 設定值≧10%FS時,設定值的±0.1%以內 18. 小變形示值誤差：示值的±0.5％以內 19. 小變形測量范圍： 0.2％－100％FS 20. 小變形分辨率： 1/500000 21. 大變形示值誤差：示值的±1％以內 22. 大變形測量范圍： 0-900mm 23. 大變形分辨率： 0.001mm |
|
|
主機尺寸 (標準機型) |
約793*553*2095（含底座） W*D*H（mm） |
|
重量 (標準機型) |
約252 kg |
| 外觀 | 天藍色搭配艦灰色 |
| 結構特征 | |
| 主機結構 |
橫粱：45# 模具鋼 研磨處理后靜電噴涂； 底座：2.0mm冷軋鋼板數控剪折后靜電噴涂處理； 防塵罩：2.0mm冷軋鋼板數控剪折后靜電噴涂處理； 采用高強度立柱固定上下橫梁與工作面，構成高強度的門式框架，剛性極佳； |
| 驅動機構 | 采用松下交流伺服系統，高回應速度，超低振動，保證驅動機構效率高、轉速穩定、寬幅可調，滿足高精度的速度要求； |
| 傳動結構 | 采用精密時規皮帶及臺灣上銀／德國力士樂預壓精密型滾珠絲桿傳動，高效率、高剛性、低變形、低噪聲，大幅度提高傳動效率與位移精度； |
| 測力系統 |
采用高速度、高精度、無分檔連續采集的AD轉換器，搭配美國世銓精密拉壓型荷重元，滿足高穩定性，高精度的力值采集； 最多可搭配五種不同規格荷重元，滿足不同量程下的高精度測試； |
| 測位移系統 | 采用高速電路四象限采集高線數光電編碼器信號，徹底解決低速時抖動或測試中方向改變?cè)斐傻挠绊?，且使試?yàn)機的位移分辨率提高四倍； |
|
變形測量系統 （選配） |
選配： 大變形引伸計：使用夾持式自動跟蹤測量，采用進口高精度光電編碼器，經特制傳動機構采集夾持標距內的變形，滿足橡膠、塑膠、薄膜等高彈性材料的大范圍伸長率量測； |
|
變形測量系統 （選配） |
選配： 小變形引伸計：采用應變式電子引伸計，高精度，高回應速度，適合金屬、復合材料、塑膠、陶瓷等材料的彈性模量、非比例延伸強度等參數的測量； 選擇不同規格的標距與變形量，可滿足不同類型，不同規格材料的測量； |
|
手動操作盒 |
手動操作盒：聯機后,無需計算機操作亦可上下移動橫檔,及運行、停止、清零等，裝夾試件及校正時極為方便; |
| 系統硬件 |
采用基于PHILIPS ARM架構的高速A/D資料處理卡，搭配高速度、高精度、無分檔連續采集的AD轉換器，滿足高精度的力值與變形量測； 通訊界面使用USB 2.0高速傳輸； |
| 測試軟件 |
1. U21 材料試驗軟件 2. 高分辨率，高精度，易于操作，滿足實驗室高精度測試使用，輕松應付各種材料之拉、壓、彎、剪、撕、剝等測試！ 軟件功能特點： 3. 自動清零：接受試驗開始指令后，測量系統自動清零; 4. 變形切換：使用電子引伸計測量材料屈服強度時，軟件將自動識別材料屈服，并多重提示切換變形方式； 5. 自動返回：選擇自動返回功能，試驗斷裂后，橫梁將自動高速返回初始位置; 6. 測試過程：試驗過程及測量、顯示、分析等均由PC機完成; 7. 顯示方式：測試中，曲線實時顯示，且隨測試自動放大到最佳大??； 用鼠標可局部放大曲線，便于使用者更方便的了解測試過程中任一階段的性能； 8. 結果再現：軟件結構模塊化，資料的存貯和處理基于MS-ACCESS數據庫，便于與office等辦公軟件連接；試驗結果可任意存取，可對資料曲線再分析; 9. 曲線遍歷：試驗完成后，可用鼠標找出試驗曲線逐點的力值和變形資料，方便求取各種材料的試驗資料; 10. 結果對比：多個試驗特性曲線可用不同顏色迭加、再現、放大、呈現一組試樣的分析比較; 11. 自動保存：試驗完畢，自動保存測試資料； 12. 試驗報告：報告可直接打印，也可導出 PDF,Word,Excel等格式； 拉伸：最大力、拉伸強度、屈服強度、非比例延伸強度、斷后伸長率、彈性模量等 彎曲：最大彎曲力、彎曲強度、彎曲撓度、彈性模量等 壓縮：最大壓力、壓縮強度、彈性模量等 剝離：最大剝離力、平均剝離力、最小剝離力、最大剝離強度、平均剝離強度、最小剝離強度等； 也可按用戶要求的格式對試驗報告進行編程和打?。?br /> 13. 限位保護：具有程控和機械限位雙重保護; 14. 超載保護：當負載超過額定的3-5%時自動停機，也可自由設置超載保護值； 15. 其他保護：可設置超行程、超時間保護；緊急停止： 16. 設有急停開關，用于緊急狀態切斷整機電源; 17. 支持拉伸、壓縮、彎曲、剪切、撕裂、剝離等多種類型的試驗；（需選配不同的測試夾具） 18. 多國語言可切換，再無語言障礙； |
|
專業報告分析輸出 報告頭，顯示項目可任意設定； 報告結果選項可依實際測試需要選擇； 報告可直接打印，也可導出 PDF,Word,Excel等格式,或直接輸出Excel報告； |
|
|
可測試項目 |
拉伸測試（夾具標配） 標配平面夾片0-10mm一副, 其余規格或棒夾片 選配 壓縮測試（夾具選配） 彎曲測試（夾具選配） 剝離測試（夾具選配） 撕裂測試（夾具選配） 剪切測試（夾具選配） 穿刺、頂破等其他測試項目（夾具選配） |
| 安裝環境需求 | |
|
軟件使用環境 |
IBM PC兼容機，PIII以上CPU，512M以上存儲器； Windows2000或WindowsXP SP3或windows7 專業版作業系統； 主板需具備USB 2.0界面； |
| 使用環境 |
環境溫度：15 ～ 30℃； 相對濕度：80%以下； |
| 安裝場地 |
試驗機左右及后側壁板距離墻壁不得小于300mm； 正面距離墻壁距不得小于1000mm； 請參照尾頁結構尺寸圖：確認門口、通道、電梯等,是否能通行，以免影響貴司工程進度； |
|
供電條件 |
單相 AC220V ±10% 、500W、50Hz ±2%； 保護地線接地電阻小于4Ω； 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關獨立控制本設備使用為最佳； |
| 驗收標準及第三方檢定 | |
|
1.驗收標準：技術指標按雙方簽訂之"技術協議書"或GB/T16491-2008標準規定的方法； 2.驗收方法：在需方現場進行正式驗收； 3.出廠前需方如需請第三方（由國家試驗設備質量檢測中心檢定并出具有效期的檢驗報告）參與驗收，其費用由需方承擔，若第一次驗收不合格，經供方改進后再一次進行驗收時所產生費用由供方承擔； 4.客戶自行委托國家試驗設備質量檢測中心檢定； |
|
